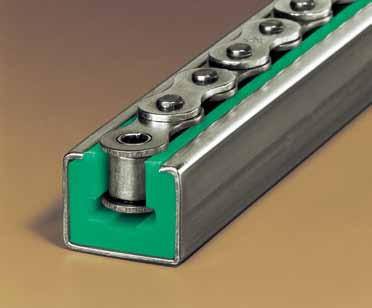

Направляющая роликовой цепи Тип CKG, Направляющая CKG
Заказной шифр: Направляющая CKG
| Заказной шифр | Направляющая CKG |
|
№ цепи по DIN 8187 |
Размеры цепи в дюймах |
Тип стального профиля |
B |
Hc |
d1 |
d2 |
g |
h1 |
h2 |
h3 |
Номер артикула |
|
- |
3/8‘‘ x 5/32‘‘ |
C10 |
30 |
24 |
6,6 |
4 |
9,4 |
3,6 |
7,0 |
8,0 |
221 410 001 351 020 010 |
|
06B-1 |
3/8‘‘ x 7/32‘‘ |
C10 |
30 |
24 |
6,6 |
4 |
9,4 |
5,5 |
8,9 |
10,0 |
221 410 002 351 020 010 |
|
083-1 |
1/2‘‘ x 3/16‘‘ |
C10 |
30 |
24 |
8,0 |
5 |
10,8 |
4,5 |
8,0 |
9,5 |
221 410 003 351 020 010 |
|
085-1 |
1/2‘‘ x 1/4‘‘ |
C10 |
30 |
24 |
8,0 |
5 |
11,8 |
6,2 |
9,8 |
11,3 |
221 410 020 351 020 010 |
|
g=12,8мм |
1/2‘‘ x 1/4‘‘ |
C10 |
30 |
24 |
8,8 |
5 |
12,8 |
6,2 |
10,2 |
11,7 |
221 410 021 351 020 010 |
|
08B-1 |
1/2‘‘ x 5/16‘‘ |
C10 |
30 |
24 |
8,9 |
5 |
12,8 |
7,4 |
11,5 |
13,0 |
221 410 004 351 020 010 |
|
- |
5/8‘‘ x 1/4‘‘ |
C10 |
30 |
24 |
10,6 |
6 |
15,4 |
6,2 |
10,2 |
11,6 |
221 410 022 351 020 010 |
|
10B-1 |
5/8‘‘ x 3/8‘‘ |
C10 |
30 |
24 |
10,6 |
6 |
15,4 |
9,3 |
13,5 |
14,9 |
221 410 005 351 020 010 |
|
12B-1 |
3/4‘‘ x 7/16‘‘ |
C10 |
30 |
24 |
12,4 |
7 |
17,0 |
11,3 |
15,9 |
17,5 |
221 410 006 351 020 010 |
|
16B-1 |
1‘‘ x 17 мм |
C11 |
45 |
40 |
16,4 |
10 |
24,0 |
16,0 |
25,7 |
27,7 |
221 410 007 351 020 011 |
|
20B-1 |
1 1/4‘‘ x 3/4‘‘ |
C11 |
45 |
40 |
20,0 |
11 |
28,0 |
18,0 |
29,5 |
31,7 |
221 410 008 351 020 011 |
|
24B-1 |
1 1/2‘‘ x 1‘‘ |
C13 |
65 |
55 |
27,0 |
16 |
36,6 |
24,0 |
38,2 |
41,2 |
221 410 009 351 020 013 |
|
28B-1 |
1 3/4‘‘ x 31 мм |
C13 |
65 |
60 |
30,0 |
17 |
41,0 |
30,0 |
47,0 |
49,0 |
221 410 010 351 020 013 |
|
32B-1 |
2‘‘ x 31 мм |
C13 |
65 |
60 |
31,0 |
19 |
44,6 |
30,0 |
47,3 |
50,0 |
221 410 011 351 020 013 |
Размеры указаны в мм.
